電力行業充電樁做環境適應性及可靠性檢測標準及解決方案
2022-09-22
電力行業-充電樁做環境適應性及可靠性檢測：
隨著石油資源日漸減少，全球能源危機和環境危機的情況下，人們對綠色環保的觀念日益增強，新能源將逐漸替代燃油是汽車未來的重要發展趨勢之一。我國汽車體系也正在邁向新能源化、智能化、網絡(luò )化的新時代，而充電樁作為新能源汽車的配套基礎設施，未來將無處不在，其安全、可靠性對于新能源汽車的安全使用非常關鍵，對充電樁生產商、運營商而言，如何保障其安全運營非常重要。
如何解決相關設備的質量、性能痛點，鍛造符合國家標準要求的高質量產品，是電動汽車和充換電設備生產企業、充換電設施運營企業面臨的關鍵。
一 ：生活中常見的充電樁（機）有哪些？
當前生活中，常見的電動車充電設施主要有直流充電機和交流充電樁兩類：
(1) 直流充電機 （快充）：可直接為電動汽車蓄電池提供直流電能，存在速度快、電壓高、電流大、安全要求較高的特點。常見直流充電機類型如下：
一體式直流充電樁
分體式直流充電樁
直流充電堆
(2) 交流充電樁 （慢充）：通過車載充電機為電動汽車提供電能，存在速度較慢、電壓值為220V、電流較小的特點。常見交流樁類型如下：
隨車交流充電樁
壁掛式交流充電樁
落地式交流充電樁
二：充電樁（機）現有標準體系有哪些？
目前國內充電樁的標準主要分為四種：國家標準、能源局標準、國家電網標準以及南方電網標準。
國家標準主要分為三個方面：通用要求、交流與直流、充電機與BMS通信；
能源局標準主要規定了交/直流充電樁的充電功能、通訊功能、安全防護、電磁兼容等檢測方法與檢測要求，是目前市面上投入運營的充電樁必須過檢的權威標準；
國家電網標準內容與行業標準較相似，但測試要求更嚴格，尤其在直流樁CAN通訊兼容性上增加了物理層與鏈路層測試項目，保證國網充電樁的CAN通訊魯棒性，是國家電網充電樁招標時的驗收標準。
南方電網標準內容與行業標準較相似，但測試要求更嚴格，尤其是充電樁輸入端的電網諧波和充電模塊輸出端輸出電流均流性，是南方電網充電樁招標時的驗收標準之一。
三：充電樁（機）的主要檢測項目有哪些？
測試項目 | 類別 | 試驗標準 | |
直流充電柱 | 一般檢查 | 人工檢查 | NB/T33001-2010 NB/T33008.1-2013 GB/T27930-2015 Q/GDW1233-2014 Q/GDW1591-2014 Q/GDW1235-2014 GB/T.18487.1-2015 |
功能檢查 | 充電設定方式檢查、通信功能試驗、顯示功能 試驗、輸入功能試驗、計量功能試驗 | ||
絕緣性能試驗 | 絕緣電阻試驗 | ||
充電輸出試驗 | 輸出電壓誤差試驗、輸出電流誤差試驗、穩壓 精度試驗、穩流精度試驗、紋波系數試驗、限 壓特性試驗、限流特性試驗、效率和功率因數 試驗、輸出電流控制時間試驗、輸出電流停止 速率試驗 | ||
低壓輔助電源試驗 | |||
諧波電流試驗 | |||
安全要求試驗 | 輸入過壓保護試驗、輸入欠壓保護試驗、輸出 過壓保護試驗、急停功能試驗、沖擊電流試驗 、軟啟動試驗、電池反接試驗、蓄電池電壓檢 測試驗 | ||
兼容性試驗 | 充電接口兼容性試驗、充電控制兼容性試驗、 充電通信兼容性試驗 | ||
交流充電柱 | 一般檢查 | 基本構成檢查、充電連接方式檢查、樁體檢查 | NB/T33002-2010 NB/T33008.2-2013 Q/GDW1485-2014 Q/GDW1592-2014 GB/T18487.1-2015 |
功能試驗 | 顯示功能試驗、手動輸入試驗、計量功能試驗 、刷卡付費功能試驗、通信功能試驗 | ||
安全防護試驗 | 急停功能試驗、帶載分合電路試驗、過負荷保 護試驗、短路保護試驗、鎖止功能試驗 | ||
兼容性試驗 | 充電接口兼容性試驗、充電控制兼容性試驗 充電接口兼容性試驗、充電控制兼容性試驗 | ||
星拓提供的測試試驗設備：

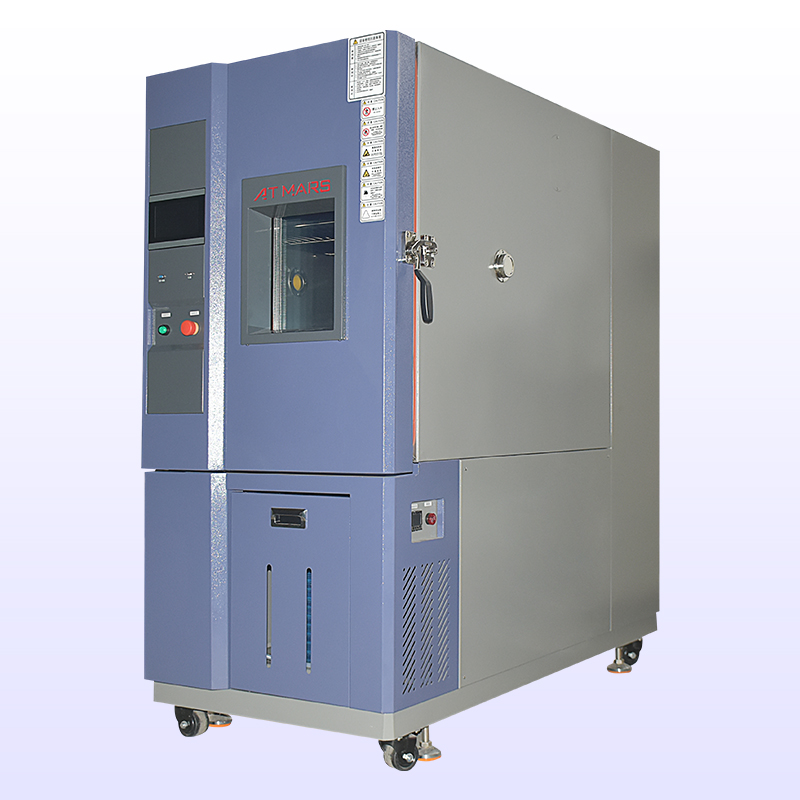

低溫試驗箱，高溫試驗箱，恒溫恒濕試驗箱，高低溫交變試驗箱，冷熱沖擊試驗箱，快速溫變試驗箱，低氣壓試驗箱，振動試驗臺，高低溫振動三綜合試驗箱，鹽霧試驗箱，沙塵試驗箱，IP防水試驗箱，淋雨試驗箱，機械沖擊試驗臺，碰撞試驗臺，跌落試驗機，老化試驗箱。
此外，國內外標準主要有IEC標準、EN標準、SAE標準、UL標準。詳細內容見下圖：：
國家標準 | GB/T18487.1-2015《電動汽車傳導充電系統第1部分:通用 要求》 |
GB/T18487.3-2001電動車輛傳導充電系統電動車輛交流/直流充電機（站） | |
GB20234.1-2015電動汽車傳導充電用連接裝置第1部分:通 用要求 | |
GB20234.2-2015電動汽車傳導充電用連接裝置第2部分:交流充電接口 | |
GB20234.3-2015電動汽車傳導充電用連接裝置第3部分:直流充電接口 | |
GB50966-2014電動汽車充電站設計規范 | |
GB/T29316-2012電動汽車充換電設施電能質量技術要求 | |
GB/T28569-2012電動汽車交流充電樁電能計量 | |
GB/T27930-2015電動汽車非車載傳導式充電機與電池管理系統之間的通信協議 | |
GB/T34657.1-2017電動汽車傳導充電互操作性測試規范第1部分:供電部分 | |
GB/T34658-2017電動汽車非車載傳導式充電機與電池管理系統之間的通信協議測試一致性 | |
能源行業標 準 | NB/T33001-2018《電動汽車非車載傳導式充電機技術條件》 |
NB/T33008.1-2018《電動汽車充電設備檢驗試驗規范第1部分：非車載充電機》 | |
NB/T33002-2018《電動汽車交流充電樁技術條件》 | |
NB/T33008.2-2018《電動汽車充電設備檢驗試驗規范第2部分：交流充電樁》 | |
NB/T33003-2010電動汽車非車載充電機監控單元與電池管理系統通信協議 | |
NB/T33004-2013電動汽車充換電設施工程施工和竣工驗收規 范 | |
企標－國家電網標準 | Q/GDW1235-2014電動汽車非車載充電機通信協議 |
Q/GDW10233-2018電動汽車非車載充電機通用要求 | |
Q/GDW10591-2018電動汽車非車載充電機檢驗技術規范 | |
Q/GDW10592-2018電動汽車交流充電樁檢驗技術規范 | |
Q/GDW10485-2018電動汽車交流充電樁技術條件 | |
企標－南方電網標準 | Q/CSG1211012-2016電動汽車交流充電樁技術規范 |
Q/CSG1211013-2016電動汽車非載充機技術規范 | |
CQC標準 | CQC3170-2018電動汽車非車載充電機節能認證技術規范 |
CQC3169-2018電動汽車交流充電樁節能認證技術規范 | |
IEC標準 | IEC61851-1-2017電動車輛充電系統,第1部分;通用要求 |
IEC61851-21-1-2017電動車輛傳導充電系統第21-1部分:傳導連接到交流/直流電源上的電動車輛車載充電機EMC要求 | |
IEC61851-23-2014電動車輛傳導式充電系統,第23部分:直流電動車輛充電站 | |
IEC61851-24-2014電動汽車導電充電系統-第24部分:直流充電數字通信 | |
EN標準 | EN61851-1-2011電動汽車導電充電系統.第1部分:一般要求 |
EN62196-1-2014插頭,插座,車輛連接器和車輛插孔,電動車輛的傳導充電，一般要求 | |
CLC/TS50457 |
SAE標準 | SAEJ1772電動汽車傳導式充電系統 |
SAEJ2847-1-2013使用智能能量分布曲線圖2.0的可插電式車輛 和公用電網之間的通訊 | |
SAEJ2847-2-2013可拆卸車輛和外接DC裝料機之間的通訊 | |
SAEJ2847-3-2013分布式能源資源的插電式車輛通信 | |
SAEJ2953 | |
UL標準 | UL2202-2018電動汽車充電系統設備 |
UL2231-2:2020電動汽車(EV)電池充電系統的保護裝置要 求 |
四：充電樁（機）行業面臨著哪些痛點？
行業標準多變：隨著充電樁（機）行業的高速發展和規范化管理，各類標準也將不斷地進行更新迭代，充電樁的安全及性能是否符合更新后的標準要求，是充電樁（機）行業客戶需要持續關注的問題之一；充電樁現場檢測、年檢也是行業監管的重要手段。
使用環境復雜：充電樁（機）多處在戶外環境，經過長時間日曬雨淋，外殼防護等級降低，安全可靠性下降，內部器件性能下降，需要專業設備檢測，專業人員現場分析、排除安全隱患。
故障率高：充電樁（機）存在因充電用戶操作不當或惡意損壞導致的故障風險，以及設備性能下降等原因，需定期檢測保障產品安全可靠運行。
運維成本高：充電站通常呈分散式建設，運維人員的專業技能和技術水平參差不齊， 相關企業需配備專業的人員和設備進行實時維護，運維成本較高。
