冷熱沖擊試驗及其試驗標準
發表時間：2022-10-10 網址：http://m.znfzl.cn/ 編輯：admin
一、冷熱沖擊試驗的定義
冷熱沖擊試驗箱在特定時間內實現溫度快速變化，溫度之間的轉換時間一般設定為手動2～3 分鐘，自動少于30 秒，小試件則少于10 秒。常用術語中的溫度沖擊試驗也屬于冷熱沖擊試驗。
二、冷熱沖擊試驗的目的
工程研制階段可用于發現產品的設計和工藝缺陷，失效模式為因老化和不同的溫度膨脹系數導致的材料裂化或密封失效；產品定型或設計鑒定和量產階段用于驗證產品對冷熱沖擊環境的適應性，為設計定型和量產驗收決策提供依據。

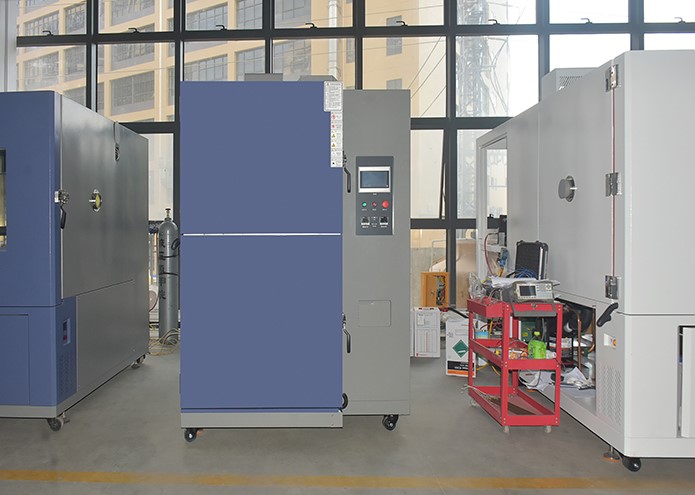

三、星拓提供的冷熱沖擊試驗箱系列
兩箱式冷熱沖擊AS2-系列（溫度范圍：-75℃~180℃）：AS2-640，AS2-500，AS2-200，AS2-150。
三箱式冷熱沖擊AS3-系列（溫度范圍：-55℃/-70℃/-75℃~180℃）：AS3-408，AS3-150，AS3-80。
上述冷熱沖擊試驗箱型號也可根據客戶試驗需求進行定制。
四、溫度變化試驗的類型
根據IEC和國家標準，分為三種：
序號 | 試驗類型 | 介質 |
1 | 試驗Na：規定轉換時間的快速溫度變化 | 空氣 |
2 | 試驗Nb：規定變化速率的溫度變化 | 空氣 |
3 | 試驗Nc：兩液槽法快速溫度變化 | 液體 |
上述3種試驗中，1和2的介質為空氣，第3種是將液體（水或其它液體）作為介質。而1、2的轉換時間較長，3的轉換時間較短。
五、冷熱沖擊試驗標準
序號 | 測試標準 |
1 | IEC 60068-2-14：2009《環境試驗第2~14部分：試驗方法試驗N：溫度變化》 |
2 | GB/T 2423.22-2012《環境試驗第2部分：試驗方法試驗N：溫度變化》 |
3 | MIL-STD-810F 方法503.4：溫度沖擊試驗 |
4 | GJB 150.5A-2009 《軍用裝備實驗室環境試驗方法第5部分：溫度沖擊試驗》 |
5 | GJB 150.5-1986 |
6 | MIL-STD-202G 方法107G：熱沖擊試驗 |
7 | GJB 360B-2009 《電子及電氣元件試驗方法》中的方法107溫度沖擊試驗。 |
8 | MIL-STD-883, Method 1010, Temperature Cycling |
9 | JESD22-A104D, Temperature Cycling |
10 | JESD22-A106B |
11 | JIS C 680068-2-14:2011（替代JIS C0025:1988） |
12 | JASO D 001 |
13 | EIA The air-to-air thermal shock test is JESD22-A104D "Temperature Cycling" |
14 | EIA The liquid-to-liquid thermal shock test is JESD22-A106B "Thermal Shock" |
15 | EIA-364-32E-2008 |
16 | EIAJ ED-2531A |
17 | GB897.4-2008/IEC60086-4：2007 |
18 | GJB548B-2005方法1011.1 |
19 | GJB128A-97方法1056 |
20 | ISO 16750-4:2010 Road vehicles — Environmental conditions and testing for electrical and electronic equipment — Part 4: Climatic loads |
21 | GMW3172_AUG2008 電氣/電子元件通用規范---環境/耐久性 9.4.2 |
綜上所述:溫度變化類試驗項目有眾多名稱：溫度變化、溫度循環、溫度交變、快速溫變、溫度沖擊、冷熱沖擊、溫度梯度、分級溫度等名稱。不同體系的標準中應用的試驗方法是不同的，如何區分這些試驗項目和選擇試驗項目，是需要對各類型試驗的來源以及其區別進行分析。也可隨時咨詢廣東星拓環境試驗設備廠家進行咨詢，我司專業團隊為您提供服務。
